Có những loại công cụ kim cương nào?

Kim cương có những ưu điểm của độ cứng cực kỳ cao và khả năng chống mài mòn, hệ số ma sát thấp, mô đun đàn hồi cao, độ dẫn nhiệt cao, hệ số giãn nở nhiệt thấp và ái lực thấp với kim loại màu sắc. Nó hiện là một vật liệu công cụ với độ cứng rất cao. Vậy có những loại công cụ kim cương nào? Hãy theo dõi biên tập viên của Zhongyeda để xem xét!

Các loại công cụ kim cương:

Công cụ kim cươngđược chia theo cấu trúc công cụ: chủ yếu được sử dụng để biến các công cụ, máy cắt phay, máy kéo, bit khoan, công cụ tráng và các công cụ tạo hình không chuẩn khác.

1. Lưỡi kim cương

1. Lưỡi dao tiêu chuẩn: Lưỡi kim cương tinh thể đơn chủ yếu được sử dụng cho máy tiện kim cương một điểm hoặc máy tiện chính xác khác. Độ nhám bề mặt có thể đạt RZ0.1-0,05μm khi chế biến kim loại màu. Lưỡi dao kim cương đa tinh thể (PCD) thường được sử dụng trong máy tiện, trung tâm gia công, v.v., chủ yếu để quay và nhàm chán. So với lưỡi hợp kim truyền thống, có thể sử dụng cho nguồn cấp dữ liệu và tuyến tính cao hơn; Life Blade cũng được cải thiện rất nhiều so với lưỡi cacbua; Đồng thời, bề mặt hoàn thiện của phôi được xử lý bởi lưỡi PCD có thể đạt đến RA0.2 tốt nhất.

2. Lưỡi dao không chuẩn: Chủ yếu được sử dụng cho một số điều kiện làm việc với các cấu trúc phức tạp, yêu cầu dung nạp nghiêm ngặt và các quy trình xử lý phức tạp. Việc sử dụng các lưỡi kim cương đa tinh thể (PCD) được kẹp bằng máy có thể cải thiện đáng kể hiệu quả xử lý. Đồng thời, việc sử dụng cấu trúc kẹp máy có thể làm giảm chi phí sản xuất.

2. Lưỡi kim cương

Lưỡi phay kim cương đa tinh thể (PCD), với đĩa cắt phay hoặcMáy cắt phayThanh, thường được sử dụng cho các máy bay và các bước phay. Tốc độ tuyến tính có thể cao tới 2500-3000m/phút. So với lưỡi cacbua, tuổi thọ công cụ tăng 5-10 lần. Đó là sự lựa chọn cho phay bề mặt kim loại màu không có kim như đầu xi lanh hợp kim nhôm ô tô, hộp xe máy và máy bay khuôn! Tỷ lệ hiệu suất giá là rất phù hợp.

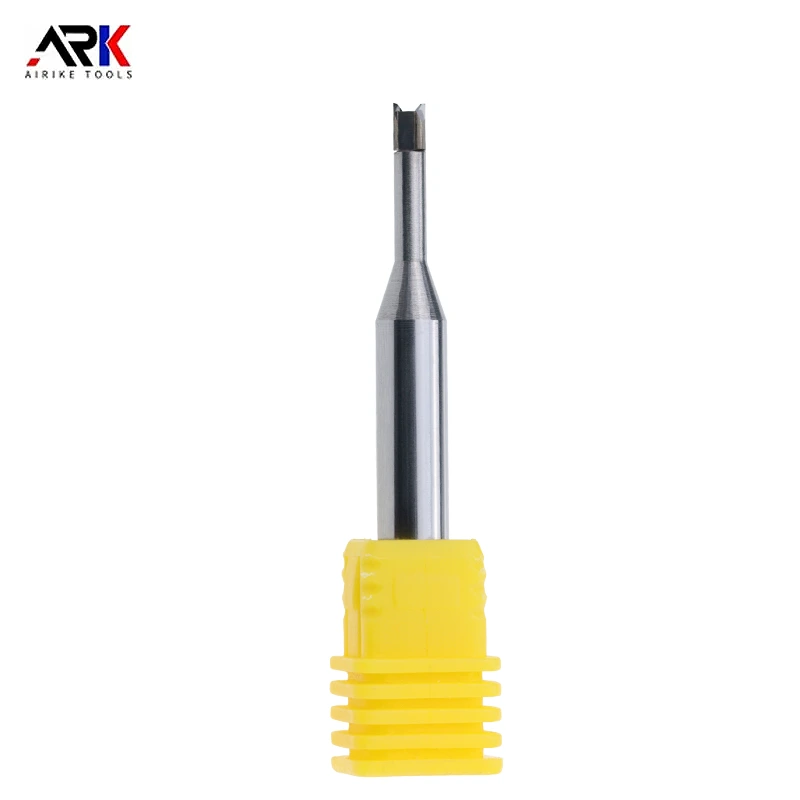

3. Máy cắt phay kim cương

Máy cắt phay kim cương được chia thành máy cắt phay kim cương tinh thể đơn và máy cắt phay kim cương đa tinh thể (PCD).

Máy cắt que kim cương đa tinh thể (PCD) được chia thành hai loại. Một là máy cắt phay xuyên trung tâm, có thể được sử dụng để thâm nhập vào bề mặt phôi theo chiều dọc dọc theo trục. Đối với các phôi giống như hố, hiệu quả sẽ được cải thiện rất nhiều. Khác là một máy cắt phay không trung tâm. Loại máy cắt phay này thường cắt vào phôi hoàn toàn, và các ông chủ, các bước, bề mặt và các bộ phận khác thông qua lập trình CNC.

4. Kim cương Reamer

Kim cương, thường dựa trên kích thước đường kính, sử dụng ma trận hợp kim hoặc ma trận thép và số lượng cạnh cắt là 2 hoặc nhiều hơn.

Loại công cụ này chủ yếu được sử dụng để xử lý các lỗ hổng với các yêu cầu dung sai nghiêm ngặt và yêu cầu hoàn thiện cao. Cả thông qua lỗ và lỗ mù có thể được xử lý. Kết thúc của các lỗ được xử lý bởi loại công cụ này có thể đạt đến RA0.1.

5. Các bit khoan kim cương

Kim cương đa tinh thể (PCD)Các bit khoan thường được làm bằng hợp kim hoặc đế bằng thép theo đường kính. Máy khoan kim cương đa tinh thể (PCD) khoan các lỗ khoan trực tiếp trên phôi. Không có lỗ hổng trên bản thân phôi, và các yêu cầu chính xác không cao. Các bit khoan PCD chỉ phù hợp cho thiết bị trung tâm gia công.

Các bit khoan kim cương polycrystalline (PCD) chủ yếu bao gồm: Bit khoan mở rộng lỗ PCD, bit khoan bước PCD, bit xoắn pcd xoắn, bit khoan đáy phẳng PCD, v.v.

6. Công cụ tráng kim cương

Các công cụ phủ kim cương sử dụng phương pháp CVD để gửi trực tiếp màng kim cương 1-25μM trên chất nền như cacbua xi măng hoặc gốm sứ. Chúng có thể được sử dụng cho các công cụ có hình dạng hình học phức tạp và là công cụ lý tưởng để xử lý các vật liệu khó xử lý.

Các loại công cụ thích hợp cho lớp phủ: lưỡi dao, máy cắt phay, bit khoan, reamers, máy cắt hình thành, v.v.

7. Công cụ hình thành kim cương

Kim cương đa tinh thể (PCD)Công cụ hình thành thuộc về công cụ quay. Ưu điểm của nó là hiệu quả xử lý cao. Nó có thể xay nhiều lỗ cùng một bước và đảm bảo dung sai hình học tương đối chính xác. Nó được chia thành hai loại theo các phương pháp xử lý khác nhau. Một là xử lý trục và hình thành một lần; cái khác là lập trình CNC và xử lý quỹ đạo. Người giữ công cụ có tay cầm BT, tay cầm HSK, tay cầm thẳng, v.v.

Các loại công cụ kim cương trên được chia sẻ ở đây. Có nhiều loại công cụ kim cương với sự khác biệt hiệu suất đáng kể. Ngoài ra còn có sự khác biệt lớn trong cấu trúc, phương pháp chuẩn bị và trường ứng dụng của các loại công cụ kim cương khác nhau.
