Máy cắt vát

zhongyeda cắt góc cũng có một vật liệu phong phú. Máy cắt chamfering làm bằng thép tốc độ cao có độ dẻo dai tốt và hiệu suất cắt cũng như độ bền cao. Giá tương đối thấp. Chúng được sử dụng rộng rãi trong chamfering kim loại thông thường và vật liệu phi kim loại, chẳng hạn như hợp kim nhôm, hợp kim đồng và gỗ. Máy cắt vát làm bằng cacbua xi măng có độ cứng cực cao và chống mài mòn mạnh.Chúng có thể chịu được Tốc độ cắt cao hơn và lực cắt lớn hơn. Chúng thích hợp để xử lý các vật liệu có độ cứng cao hơn, chẳng hạn như thép, và hoạt động tốt trong việc vát cạnh với độ chính xác cao và yêu cầu chất lượng bề mặt cao.

về chức năng, cắt chamfering đóng một vai trò quan trọng.Một mặt, nó có thể loại bỏ các vệt và góc nhọn trên cạnh của phôi, làm cho cạnh mịn và tròn, không chỉ cải thiện chất lượng xuất hiện của phôi, nhưng cũng có hiệu quả tránh trầy xước và các thương tích khác cho người vận hành trong quá trình sử dụng tiếp theo. Mặt khác, chamfering có thể cải thiện hiệu suất lắp ráp của phôi.Ví dụ, trong việc lắp ráp các bộ phận cơ khí, cạnh vát dễ lắp hơn giữa các bộ phận, giảm sức đề kháng lắp ráp và cải thiện độ chính xác và hiệu quả lắp ráp. Ngoài ra, trong một số công nghệ xử lý đặc biệt, chamfering cũng có thể tạo điều kiện tốt hơn cho quá trình hàn, sơn và các quá trình khác tiếp theo, và tăng cường cường độ kết nối và độ bám dính của lớp phủ.

cho dù trong việc xử lý các bộ phận cơ khí chính xác hoặc trong sản xuất hàng ngày của phần cứng và các sản phẩm gỗ, dao vát đã trở thành công cụ quan trọng để đạt được xử lý cạnh tốt và cải thiện chất lượng sản phẩm với cấu trúc độc đáo, lựa chọn vật liệu đa dạng và các chức năng mạnh mẽ.

1. Dao vát một lưỡi

Tính năng: Chỉ có một lưỡi cắt, lực cắt nhỏ, và bề mặt cắt tương đối bằng phẳng. Nó phù hợp để xử lý phôi gia công có yêu cầu cao về bề mặt cắt và các yêu cầu chính xác nghiêm ngặt, chẳng hạn như các bộ phận dụng cụ chính xác, linh kiện điện tử, v. v.Tuy nhiên, vì chỉ có một cạnh cắt, nó rất dễ mặc, tuổi thọ tương đối ngắn và tốc độ cắt chậm, và hiệu quả xử lý thấp.

kịch bản áp dụng: thường được sử dụng cho chamfering theo một hướng, chẳng hạn như chamfering các cạnh của một số bộ phận nhỏ, Hoặc chamfering với yêu cầu cao cho các góc độ và độ chính xác cụ thể.

2.Tính năng cắt vát hai lưỡi

: nó có hai cạnh cắt và có thể xử lý vát theo hai hướng cùng một lúc. So với máy cắt vát một lưỡi, nó có tốc độ và hiệu quả xử lý cao hơn, có thể rút ngắn thời gian xử lý một cách hiệu quả và nâng cao hiệu quả sản xuất.

kịch bản áp dụng: Nó phù hợp cho các tình huống mà hai bề mặt đối diện của phôi cần phải được vát cùng một lúc, chẳng hạn như vát hai đầu của một số bộ phận trục, hoặc vát hai cạnh liền kề của các bộ phận hình chữ nhật.

3.Máy cắt So Le ba mặt

Tính năng: Nó có thể hoàn thành các nhiệm vụ của nhiều bề mặt cắt cùng một lúc, hiệu quả cắt là lý tưởng hơn, và hiệu quả xử lý được cải thiện rất nhiều. Tuy nhiên, do cấu trúc tương đối phức tạp và yêu cầu quy trình sản xuất cao, chi phí xử lý cũng cao.

kịch bản áp dụng: Nó thường được sử dụng cho một số phôi có hình dạng phức tạp hơn cần vát nhiều bề mặt cùng một lúc, chẳng hạn như khoang khuôn, bộ Phận Cơ khí phức tạp, vv

4.Máy cắt vát nhiều cạnh (chẳng hạn như máy cắt bốn cạnh)

Tính năng: nó còn được gọi là máy cắt đa răng, với độ sâu xử lý lớn, quá trình cắt mịn và có thể chịu được lực cắt lớn. Do số lượng lớn các cạnh, lượng cắt được chia sẻ bởi mỗi cạnh là tương đối nhỏ, do đó độ mòn của dụng cụ tương đối đồng đều và tuổi thọ dài.

kịch bản áp dụng: Thích hợp cho chamfering lỗ đường kính lớn hơn và kịch bản sản xuất hàng loạt với yêu cầu hiệu quả xử lý cao, chẳng hạn như chamfering lỗ trong khối xi lanh động cơ ô tô.

5. Công cụ vát lỗ bên trong

Tính năng: Nó bao gồm một thanh công cụ, một lưỡi dao và một rãnh kín đàn hồi.Mặt trước là một hướng dẫn nhập lỗ, mặt trước của lưỡi dao là 45 độ, đầu bên trong là 33 độ, và notch là 6 độ. Nó rất dễ dàng để kẹp và có thể được sử dụng trong hầu hết các thiết bị xử lý quay. Nó có một loạt các ứng dụng và có thể xử lý các lỗ từ 0.8mm đến 25mm. Nó có thể xử lý hiệu quả các vệt ở mặt sau của các lỗ và các lỗ chéo.

kịch bản áp dụng: Nó chủ yếu được sử dụng cho chamfering và deburring lỗ bên trong của các bộ phận cơ khí khác nhau. Nó được sử dụng rộng rãi trong việc xử lý các bộ phận trong ngành hàng không, công nghiệp quân sự, ô tô và các ngành công nghiệp khác, chẳng hạn như vát lỗ bên trong của khối xi lanh động cơ, vát qua các lỗ của hình trụ và hình cầu, v. v.

6.Máy cắt và cắt vát

Tính năng: Sử dụng lưỡi quay tốc độ cao, thông qua hành động cắt chính xác, để đạt được sự chuyển tiếp trơn tru và điều chỉnh góc của phôi, với ưu điểm là độ chính xác cao, hiệu quả cao, an toàn tốt, v. v. Lưỡi dao được làm bằng vật liệu cacbua, có khả năng chống mài mòn và chống va đập tuyệt vời.

kịch bản áp dụng: Thích hợp cho phôi của các vật liệu khác nhau, bao gồm kim loại, nhựa, gốm sứ, vv, được sử dụng rộng rãi trong ô tô, hàng không, điện tử, y tế, năng lượng mới, vận chuyển đường sắt và các ngành công nghiệp khác, được sử dụng để loại bỏ các vệt trên bề mặt phôi và thực hiện vát cạnh để cải thiện chất lượng và tuổi thọ của phôi.

7.Nổi deburring và cắt góc cắt

Tính năng: Nó có thể tự động bù đắp giữa các đường viền thực tế của phôi và chương trình. Thông qua cơ chế nổi của giá đỡ dụng cụ, nó có thể di chuyển dọc theo cạnh không đều của phôi để xử lý, để công cụ có độ bù cạnh là 5-10mm. Áp lực trên cạnh của phôi có thể được điều chỉnh thông qua cơ chế điều chỉnh bên trong giá đỡ dụng cụ.Nó có những ưu điểm của không cần bảo trì, thức ăn cao và tốc độ cao, và kích thước vát đồng đều.

kịch bản áp dụng: Thích hợp cho xử lý phôi với đường nét không đều và bề mặt không đồng đều. Nó có thể cải thiện hiệu quả độ chính xác và hiệu quả xử lý trong xử lý CNC và giảm can thiệp thủ công.

8.Các loại máy cắt vát đặc biệt khác

(1) máy cắt vát xoắn ốc

Tính năng: với thiết kế lưỡi xoắn ốc độc đáo, nó hiệu quả, sắc nét và bền. Độ sắc nét tuyệt vời của nó có thể nhanh chóng và chính xác hoàn thành công việc chamfering, cải thiện đáng kể hiệu quả sản xuất. Độ bền của nó kéo dài đáng kể tuổi thọ của công cụ và giảm tần suất và chi phí thay thế công cụ.Nó cũng thích hợp cho nhiều loại vật liệu, chẳng hạn như đồng, nhôm, thép, thép không gỉ, hợp kim titan và vật liệu dập tắt.

kịch bản áp dụng: Nó thực hiện tốt trong việc xử lý các bộ phận động cơ và các bộ phận hệ thống truyền dẫn trong lĩnh vực sản xuất ô tô, Cũng như xử lý chính xác cao các bộ phận phức tạp trong sản xuất hàng không vũ trụ và dụng cụ chính xác.

(2) cắt góc điều chỉnh

Các tính năng: Góc chamfering có thể dễ dàng điều chỉnh trong một phạm vi góc nhất định. Ví dụ, máy cắt vát loại C của daishowa lớn có thể được điều chỉnh trong phạm vi 5 °-85 °, có thể làm giảm số lượng công cụ được sử dụng trong chế biến và thời gian xử lý.Máy cắt vát lốc xoáy nhỏ của nó cũng có ba chức năng của 4 lưỡi, Đường kính lưỡi nhỏ và lớp phủ mới, giúp cải thiện đáng kể hiệu quả xử lý.

kịch bản áp dụng: Nó phù hợp cho các phôi khác nhau và các kịch bản xử lý cần được vát ở các góc khác nhau, và có tính linh hoạt và linh hoạt mạnh mẽ.

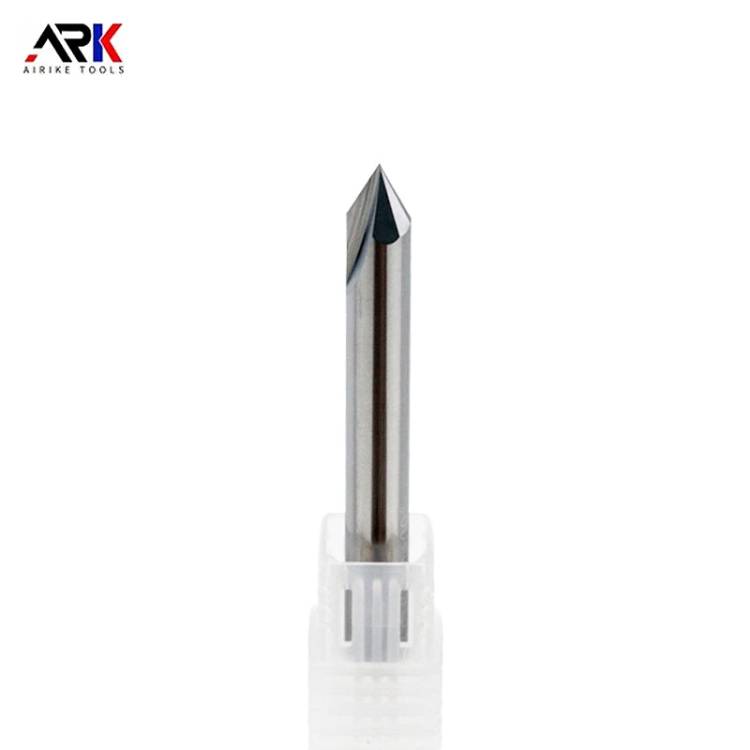

(3) công cụ chamfering vi

Tính năng: Nói chung, nó là một công cụ chamfering trước và sau làm bằng cacbua xi măng, với đường kính rất nhỏ. Nó cũng có thể thực hiện vát trước và sau trên các hình dạng phôi phức tạp, thuận tiện cho việc vát các cạnh của phôi ở các vị trí sâu hơn và mặt sau của các lỗ khoan. Kích thước cổ dài đã được chuẩn hóa, và đầu dụng cụ thường được phủ crom nitride với khả năng chống Hàn cao.

kịch bản áp dụng: chủ yếu được sử dụng để xử lý các bộ phận nhỏ và chính xác, hoặc chamfering trong không gian hạn chế, chẳng hạn như linh kiện điện tử, các bộ phận vi cơ khí, V. V
